索諾德超聲波硬度計
產品概述：
索諾德(SonoDur)硬度測量系統由手持式PDA和CUI測量探頭組成，兩者之間通過線纜連接，手持式PDA是帶軟件的，基于WINDOWS的主機，可以通過USB，藍牙，WLAN等方式進行數據傳輸和遠程控制。
功能特點：
●超聲波硬度計觸摸屏界面、菜單式操作，使用簡單方便。
●基于WINDOWS的主機，可以通過USB，藍牙，WLAN等方式進行數據傳輸和遠程控制。
●SonoDur使用可充電電池，無需更換電池。一次充電操作時間比其他同類硬度測試儀大約長五倍以上，電量至少滿足500次連續測量。
●儀器可以在不連接探頭的情況下操作，用于對新的操作員進行培訓，可以節省時間和昂貴的參考模塊。
●操作簡單直觀，直接點擊對應的鍵進入相應的設置，比如：轉換、閥值、停滯時間、材料校準、測量探頭補償、硬度計組數據評估。
●菜單清晰明確，沒有隱藏項。
●可以直接通過PC 進行設置，生產數據文件數據組。
顯示測量結果和相關參數一目了然，可以直接觸摸顯示屏進入相應的功能，界面也可以通過菜單鍵操作。

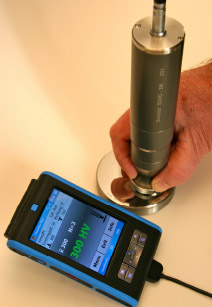

觸摸屏操作 顯示測量結果和相關參數一目了然
專用外殼保護避免劃傷和污染
技術參數：
|
測量方式 |
UCI法，符合DIN50159,ASTMA1038 |
|
探頭 |
維氏金剛石136° |
|
測試負載
牛頓值（1kgf=9.81N） |
電機探頭
1N,3N,和8.6N
手動探頭
10N.49N和98N |
|
硬度值（細節參看前面表） |
轉換依據ASTM140,和EN ISO 18265
拉伸強度：98N負載 |
|
不準確度 |
五次測量平均值誤差﹤3% |
|
重復性（均方差）和范圍 |
用3N電動探頭在硬度值為300HV的標準塊上測量5次或大于5次的誤差為﹤2%
用8.6N電動探頭在硬度值為300HV標準塊上測量5次或大于5次的誤差為﹤3% |
|
使用時間 |
大于8小時或者大于500次測量（取決于系統性能溫度和儀器設置） |
|
使用溫度和充電溫度 |
0-50 ℃ /0-40 ℃ |
|
保存溫度 |
-10-6 0 ℃ |
|
濕度 |
最大90%，探頭不凝露 |
|
儀器 |
|
尺寸 |
約132*78*22mm |
|
重量 |
約240g |
|
鋰電池 |
3.7V，3000MAH |
|
屏幕 |
觸摸屏 TFT材質 分辨率640*320 |
|
接口 |
WLAN, USB1.1 ,GPS, 藍牙，SD卡 |
|
防護等級 |
IP65(防水防塵) |
|
防震 |
MIL標準810 516 IV |
|
存儲容量 |
機身存儲78M和2G 擴展卡，幾乎可以無限量存儲測量值和校準設置 |
|
操作系統 |
WM 英語或者德語 |
|
系統語言 ，可選 |
德語 英語或者其它訂制語言 |
使用方法：
1.探針接觸上試件表面時儀器顯示出接觸指示符號;
2.保持探針與試件的接觸，施加探頭與工件表面垂直方向的壓力;
3.儀器顯示出讀數，并保持讀數結果.

傳感器選擇：
SONO-1M： HV0.1(1N) 適合于薄層，拋光的表面檢測
SONO-3M： HV0.3(3N) 銅合金材料, 鉻鍍層>1000HV
SONO-8M： HV0.9(8.6N)與HV1適用性相似
SONO-10M： HV1(10N) 用于表面硬化層檢測（熱處理車間）
SONO-50M： HV5(49N) 常規硬度檢測
SONO-100M：HV10(98N)用于DIN EN ISO 1090標準，焊縫，切割邊緣檢測
標準配置：
 |
手持式PDA（含數據線）一套
SONO-50M 型CUI測量探頭一只
數據線一根
電源適配器一只
屏幕保護膜一張
隨機文件一份（含光盤） | | |
