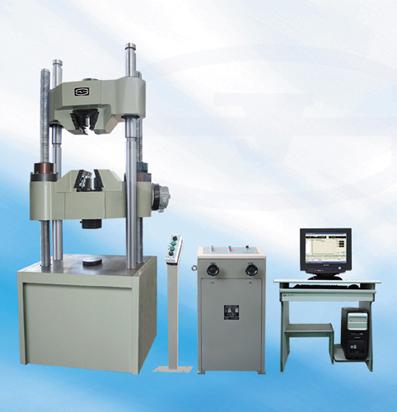

濟南試金WEW-1000C微機屏顯式液壓萬能試驗機是依據國家標準GB/T16826－1997，《電液式萬能試驗機》設計生產的，主要用于金屬材料的拉伸、壓縮、抗彎、抗折等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠、及其制品進行試驗。
主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方油缸座和工作臺之間，通過下橫梁的移動調整拉伸試驗空間，下橫梁升降采用電機、蝸輪蝸桿、螺母轉動帶動橫梁升降。液壓方式夾緊試樣。
濟南試金測力機構采用動擺測力裝置，手動控制試驗過程和加荷速度，度盤顯示試驗力的大小，并且有加荷速度的指示裝置，能夠顯示最大試驗力，能夠描繪試驗力-位移曲線。
二、主要技術參數
|
序號 |
技術名稱 |
參 數 |
|
1 |
最大試驗力kN |
1000 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
夾緊方式 |
液壓夾緊 |
|
5 |
圓試樣夾持直徑mm |
Φ12~Φ60 |
|
6 |
扁試樣夾持厚度mm |
0~55 |
|
7 |
扁試樣夾持寬度mm |
70 |
|
8 |
最大拉伸試驗空間mm |
600 |
|
9 |
最大壓縮試驗空間mm |
500 |
|
10 |
控制柜外形尺寸mm |
610×700×1100 |
|
11 |
主機外形尺寸（包括活塞行程）mm |
1320×800×2965 |
|
12 |
電機功率kW |
4.5 |
|
13 |
主機質量kg |
6800 |
|
14 |
立柱凈間距mm |
760 |
|
15 |
上下壓盤尺寸mm |
204×204 |
|
16 |
彎曲支輥間距mm |
1000 |
|
17 |
彎曲支輥寬度mm |
140 |
|
18 |
容許彎曲度mm |
150 |
|
19 |
活塞最大行程mm |
250 |
|
20 | ,
活塞最大移動速度mm/min |
約50 |
|
21 |
試驗空間調整速度mm/min |
約150 |
三、標準配置
|
序號 |
名 稱 |
規 格 |
數 量 |
備 注 |
|
1 |
主機 |
濟南試金 |
1臺 |
|
|
2 |
控制柜 |
濟南試金 |
1臺 |
|
|
3 |
測控系統 |
濟南試金 |
1套 |
|
|
4 |
引伸計 |
YYU-10/50 |
1只 |
北鋼院 |
|
5 |
油壓傳感器 |
CYB-12SA |
1只 |
中航機電 |
|
6 |
計算機 |
聯想揚天商務機 |
1臺 |
聯想 |
|
7 |
打印機 |
HP1368（A4、噴墨打印機） |
1臺 |
HP |
|
8 |
計算機桌 |
|
1張 |
|
|
9 |
圓試樣拉伸鉗口 |
Φ12~Φ35，Φ35~Φ60 |
各1副 |
|
|
10 |
扁試樣拉伸鉗口 |
0~30，30~55 |
各1副 |
|
|
11 |
壓縮試驗附具 |
|
1套 |
|
|
12 |
彎曲試驗附具 |
|
1套 |
|
|
13 |
隨機工具 |
|
1套 |
|
|
14 |
隨機文件 |
|
1套 |
|
產品具體參數及服務請咨詢：時代試金 翟勝13851491314 |
