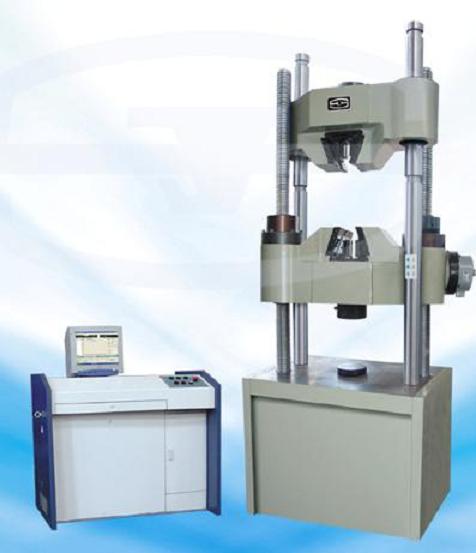

WAW-300C型微機控制電液伺服萬能試驗機
一.功能及結構簡述
●濟南試金WAW-300C微機控制電液伺服萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
●主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機、蝸輪蝸桿、螺母轉動帶動橫梁升降。
●測控系統采用濟南試金集團公司自主研發的微機控制電液伺服測控系統，傳感器測力，微機屏幕顯示試驗力、變形和各種試驗曲線，能夠實現等速試驗力、等速變形、等速位移、負荷保持、位移保持等多種控制方式，能夠按照GB/T228-2002自動計算各種數值，并且能夠打印各種試驗報告（需要特殊定制），用戶也可以自己編輯試驗報告的格式。
二、主要技術參數
|
序號 |
項 目 名 稱 |
參 數 |
|
1 |
最大試驗力kN |
300 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
等速應力控制范圍(N/mm2·S-1) |
2~60 |
|
5 |
應力速率誤差 |
≤±5% |
|
6 |
等速應變控制范圍 |
0.00025/s~0.0025/s |
|
7 |
應變速率誤差 |
≤±5% |
|
8 |
等速位移控制范圍(mm/min) |
0.5~50 |
|
9 |
位移速度相對誤差 |
≤±5% |
|
10 |
夾緊方式 |
液壓夾緊 |
|
11 |
圓試樣夾持直徑范圍mm |
Φ10～Φ32 |
|
12 |
扁試樣夾持厚度范圍mm |
0~15 |
|
13 |
扁試樣夾持寬度mm |
78 |
|
14 |
最大拉伸試驗空間mm |
600 |
|
15 |
最大壓縮試驗空間mm |
500 |
|
16 |
控制柜外形尺寸mm |
600×480×960 |
|
17 |
主機外形尺寸mm |
1000×600×2365 |
|
18 |
電機功率kW |
3.8 |
|
19 |
主機質量kg |
2300 |
|
20 |
立柱凈間距 |
530 |
|
21 |
上下壓盤尺寸mm |
Φ125 |
|
22 |
彎曲支棍間距mm |
350 |
|
23 |
彎曲支棍寬度mm |
140 |
|
24 |
容許彎曲度mm |
100 |
|
25 |
剪切試樣直徑mm |
Φ10 |
|
26 |
最大活塞行程mm |
250 |
|
27 |
活塞最大移動速度mm/min |
約70 |
|
28 |
試驗空間調整速度mm/min |
約120 |
三、標準配置
|
序號 |
名 稱 |
規 格 |
數量 |
備 注 |
|
1 |
主 機 |
濟南試金 |
1臺 |
|
|
2 |
伺服油源 |
濟南試金 |
|
MOOG伺服閥 |
|
3 |
夾緊油源 |
濟南試金 |
|
|
|
4 |
控制柜 |
濟南試金 |
1臺 |
|
|
5 |
測控系統 |
濟南試金 |
1套 |
|
|
6 |
引伸計 |
YYU-10/50 |
1只 |
北鋼院 |
|
7 |
負荷傳感器 |
|
1只 |
福建蒲田 |
|
8 |
光電編碼器 |
LEC-5000 |
1只 |
長春一光 |
|
9 |
計算機 |
聯想商務機 |
1臺 |
聯想 |
|
10 |
打印機 |
噴墨打印機 |
1臺 |
HP |
|
11 |
計算機桌 |
|
1張 |
|
|
12 |
圓試樣鉗口mm |
Φ10~Φ20，Φ20~Φ32 |
各1副 |
|
|
13 |
扁試樣鉗口mm |
0~15 |
1副 |
|
|
14 |
壓縮附具mm |
|
1套 |
|
|
15 |
彎曲試驗附具 |
|
1套 |
|
|
16 |
剪切附具 |
|
1套 |
|
|
17 |
隨機工具 |
|
1套 |
|
|
18 |
隨機文件 |
|
1套 |
|
產品具體參數及服務請咨詢：濟南時代試金 翟勝 13851491314 |
