一、設備型號、名稱：

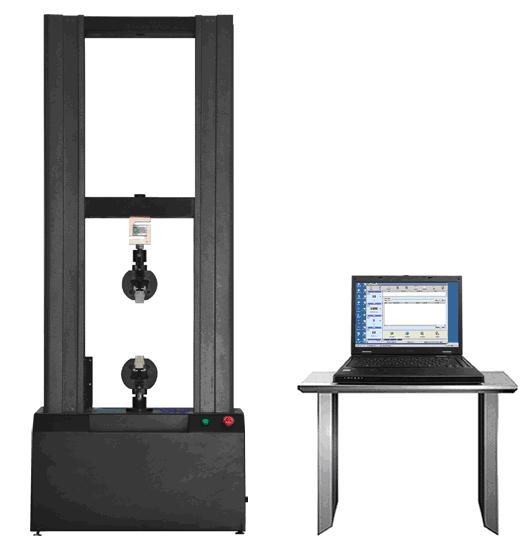

濟南試金的WDW-B20 微機控制電子萬能試驗機
二、濟南試金的設備用途：
本機用于金屬及非金屬（含復合材料）的拉伸、壓縮、彎曲、剪切、剝離、撕裂、保載、松弛、往復等項的靜力學性能測試分析研究，可自動求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E 等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS 等國內、國際相關標準進行試驗和提供數據。
三、主要技術參數：
（一）測量參數：
1.最大試驗力： 20kN（可另加配傳感器來擴展測力范圍）
2.濟南試金試驗力測量范圍： 0.2%～100%FS（滿量程）
3.試驗力示值誤差： 示值的±0.5%以內
4.試驗力分辨率： 最大試驗力的±1/300000全程不分檔，且全程分辨率不變
5.變形測量范圍： 0.2%～100%FS
6.變形示值誤差： 示值的±0.5%以內
7.變形分辨率： 最大變形的1/300000
8.位移示值誤差： 示值的±0.5%以內
9.位移分辨率： 0.025μm
（二）濟南試金的試驗機控制參數：
1.力控速率調節范圍：0.005～5%FS/s
2.力控速率控制精度：
速率＜0.05%FS/s 時，為設定值的±2%以內，
速率≥0.05%FS/s 時，為設定值的±0.5%以內；
3.變形速率調節范圍：0.005～5%FS/s
4.變形速率控制精度：
速率＜0.05%FS/s 時，為設定值的±2%以內，
速率≥0.05%FS/s 時，為設定值的±0.5%以內；
5.位移速率調節范圍：0.001～500mm/min
6.位移速率控制精度：
速率＜0.5mm/min 時，為設定值的±1%以內，
速率≥0.5mm/min 時，為設定值的±0.2%以內。
（三）其它參數：
1.有效試驗寬度： 400mm
2.有效拉伸行程： 700mm（可根據用戶需求定制）
3.有效壓縮行程： 700mm
4.主機外形尺寸（長×寬×高）：（760×460×1900）mm
5.濟南試金主機重量： 約350Kg
6.電源： 380V，50Hz，1kW
四、設備配置：
（一）濟南試金試驗機主機：20kN 門式結構 一臺
1.機架：WDW 系列機架 一套
2.滾珠絲杠：高精密、無間隙 兩根
（二）濟南試金的試驗機控制及測量系統 一套
1.伺服電機和伺服調速系統（進口） 一套
2.同步齒形帶（進口） 一套
3.負荷傳感器：20kN（美國進口） 一只
4. TIME Blue Ocean 全數字閉環控制及測量系統 一套
1）負荷測量系統
2）位移測量系統
3）變形測量系統
5. TIME Blue Ocean WIN 軟件 一套
6.手控盒（有磁力，可吸附于機架任意位置） 一個
7.商用品牌筆記本式電腦（聯想，全國聯保） 一臺
8.品牌打印機（惠普彩色噴墨A4） 一臺
（三）附具（可根據客戶需求定制） 一套
1.楔形拉伸夾具 一套
1）平鉗口：0-7mm、7-14mm 一付
2）V 型鉗口：Ф4-Ф9mm、Ф9-16mm 一付
2.壓縮夾具：Ф100mm 一套
