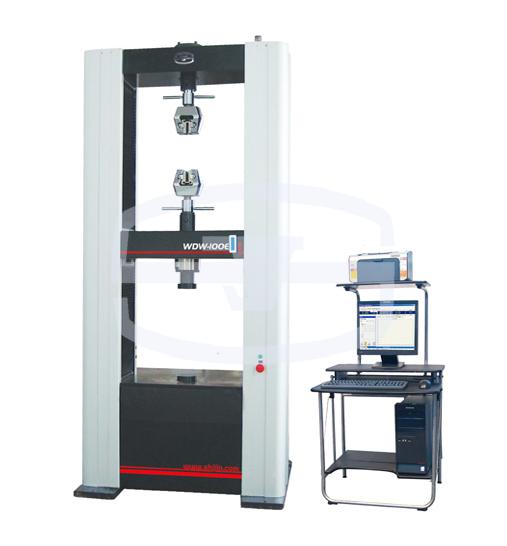

WDW-300E微機控制電子式萬能試驗機
一、濟南試金產品描述
1、適用的試驗方法及標準：
GB/T228《金屬材料室溫拉伸試驗方法》
GB/T7314《金屬材料室溫壓縮試驗方法》
GB/T14452《金屬材料彎曲力學性能試驗方法》
可以滿足GB、ISO、ASTM、DIN等標準�？筛鶕�(jù)客戶需求增加其它相應標準。
2、濟南試金主機：
該機采用雙空間門式結構，標準為上空間拉伸，下空間壓縮、彎曲，拉壓空間可相互轉換。主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。主機主要零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為E5級。
3、濟南試金的附具標準配置：
楔型拉伸附具、壓縮附具、彎曲附具各一套。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。
4、濟南試金的電氣系統：
用日本松下公司交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
二、主要技術指標
|
序號 |
技術指標 |
WDW-300E |
|
1 |
濟南試金試驗機等級 |
1級或0.5級 |
|
2 |
試驗力最大值 |
300kN |
|
3 |
試驗力測量范圍 |
最大試驗力的（0.4%～100%） |
|
4 |
試驗力測量精度 |
最大試驗力的（0.4%～100%）測量范圍內，優于示值的±1％（1級）；
最大試驗力的（0.4%～100%）測量范圍內，優于示值的±0.5％（0.5級） |
|
5 |
試驗力分辨力 |
±300000碼 |
|
6 |
變形最大值 |
10mm |
|
7 |
變形測量范圍 |
引伸計滿量程的0.2%-100% |
|
8 |
變形測量精度 |
引伸計滿量程的0.2%-100%范圍內，優于示值的±1％（1級）；
引伸計滿量程的0.2%-100%范圍內，優于示值的±0.5％（0.5級） |
|
9 |
位移測量精度 |
優于示值的±1％（1級）；優于示值的±0.5％（0.5級） |
|
10 |
濟南試金位移分辨力 |
0.001mm |
|
11 |
位移速度（mm/min） |
0. 005 ~ 500 ，無級調速 |
|
12 |
拉伸行程 |
600 |
|
13 |
壓縮行程 |
600 |
|
14 |
試驗寬度 |
600 |
|
15 |
力控速率調節范圍 |
0.005--5%Fs/s |
|
16 |
力控速率控制精度 |
為±1%設定值以內 |
|
17 |
變形速率調節范圍 |
0.005—5%Fs/s |
|
18 |
變形速率控制精度 |
速率＜0.05%Fs時，為±1%設定值以內；
速率＞0.05%Fs時，為±0.5%設定值以內 |
|
19 |
位移速率控制精度 |
速率＜0.01mm/min時，為設定值的±1%以內；
速率≥0.01mm/min時，為設定值的±0.5%以內。 |
|
20 |
恒力、恒位移、恒變形控制范圍 |
0.5%~100%Fs |
|
21 |
恒力、恒位移、恒變形控制精度 |
設定值≥10%Fs時，為設定值的±0.1%以內；
速率＜10%Fs時，為設定值的±1%以內 |
|
22 |
工作環境 |
室溫10～35℃，濕度20%～80% |
|
23 |
主機外形尺寸
（寬×深×高）(mm) |
1100×770×2613 |
|
24 |
濟南試金主機重量 |
2000kg |
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
